Применяются в специальных приточных системах дымоудаления для создания избыточного давления (подпора воздуха) в системах противодымной вентиляции.

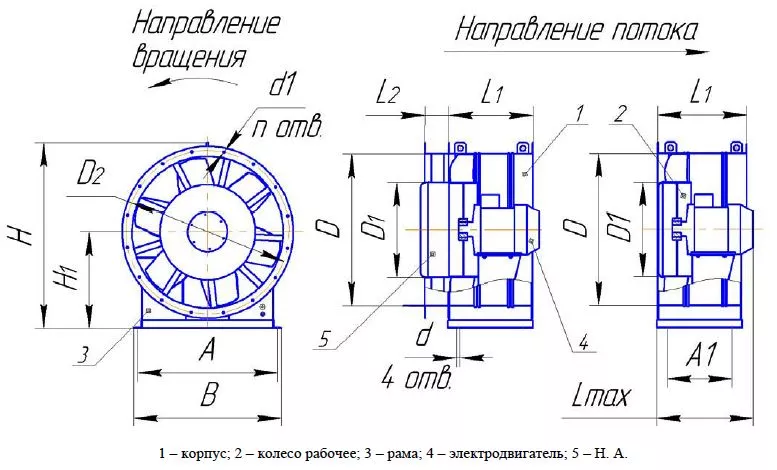

Конструкция вентилятора включает корпус цилиндрической формы, электродвигатель в различном варианте исполнения по мощности. Рабочее колесо, имеющее шесть лопаток листовидной формы установленных под углом 30 или 35 градусов. Непосредственно перед колесом с лопастями в вариантном исполнении, может устанавливается направляющий аппарат (НА) имеющий направляющие лопатки с углом установки 5 или 10 градусов. Это задает направление движения воздуха на входе вентилятора и тем самым увеличивает мощность подаваемого воздуха. Возможны поставки осевого вентилятора ВО 25 188 как с направляющим аппаратом, так и без него.
Условия эксплуатации
- Вентилятор предназначен для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой от - 40°С до + 40°С.
- Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3;
- Вентиляторы ВО 25-188 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
- Предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 3-ей категории размещения по ГОСТ 15150.
Температура окружающей среды от -40 до +45 °С (от -10 до +50 °С для тропического исполнения)
Параметры
| № | Вариант исполнения | Номер кривой | Угол установки лопаток |
Типоразмер двигателя |
Мощность устано-вочная Ny, кВт | Частота вращения вала N, об/мин |
Производительность Q, м3/час * |
Давление полное Pv, Па * | Масса с двигателем, кг | |
| р./к. | н./а. | |||||||||
| 8 | -00 | 1 | 35º |
10º |
А132М4 |
11,0 |
1500 |
25500-32000 |
840-660 |
175 |
| 8 | -01 | 2 | 35º | 5º | А132S4 | 7,5 | 1500 | 22500-30000 |
740-570 |
167 |
| 8 | -02 | 3 | 35º | - | А112М4 | 5,5 | 1500 | 18500-27300 |
585-465 |
109 |
| 8 | -03 | 4 | 30º | 5º | А112S4 | 5,5 | 1500 | 20500-27200 |
700-418 |
160 |
| 8 | -04 | 5 | 30º | - | А100L4 | 4,0 | 1500 | 17300-22300 |
510-308 |
101 |

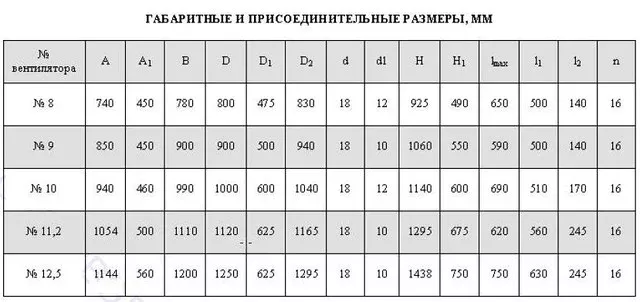

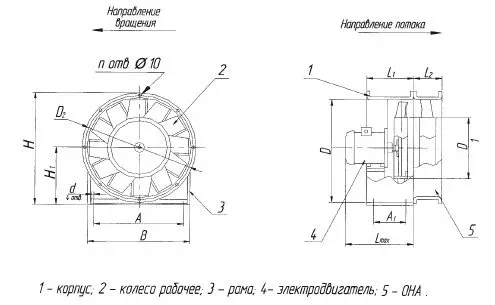

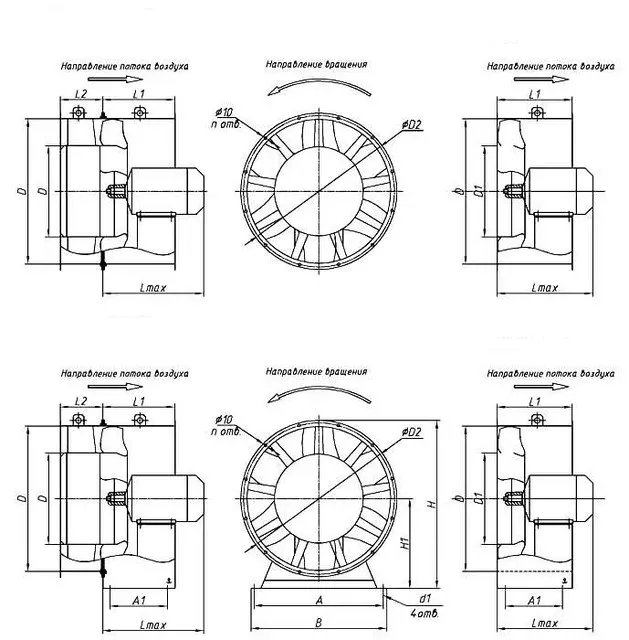

Размер
| № |
A, мм |
A1, мм |
В, мм |
D, мм |
D1, мм |
D2, мм |
d, мм |
d1, мм |
H, мм |
H1, мм |
lmax, мм | l1, мм | l2, мм | n, шт |
| 8 | 740 | 450 | 780 | 800 | 475 | 830 | 18 | 12 | 925 | 490 | 650 | 500 | 140 | 16 |
Типоразмер
| Типоразмер | Аналог |
| ВО 25-188 № 8 | ВО 12-300 |
| ВО 25-188 № 9 | ВО 12-330 |
| ВО 25-188 № 10 | ВО 14-320 |
| ВО 25-188 № 11,2 | |
| ВО 25-188 № 12,5 |
Заказать продукцию Вы можете на сайте (нажав кнопку "заказать") или отправив заявку на почту zakaz@svural.ru, а также позвонив нам лично по телефону +7 (343) 383-04-55. Обращайтесь. Будем рады помочь!
|
Диаметр, мм
|
800 |
|
Производительность, м3/ч
|
22500 |
|
Мощность, кВт
|
4, 5.5, 7.5, 11 |
|
Частота вращения, об/мин
|
1500 |
|
Давление, Па
|
660, 840 |
|
Класс защиты
|
IP54 |
|
Напряжение, В
|
380 |
|
Вес, кг
|
101 |
