Дымосос Д — промышленная тягодутьевая машина, которая предназначена для подачи воздуха в топливные системы и удаления дыма из котельного оборудования.
Такие устройства рассчитаны на длительную работу при температурах от -30 °C до +40 °C. Дымососы Д можно эксплуатировать и в помещениях, и на открытых площадках в зонах умеренного климата. Во втором случае требуется защита электродвигателя от осадков и прямого солнечного света.
Конструкция и принцип действия

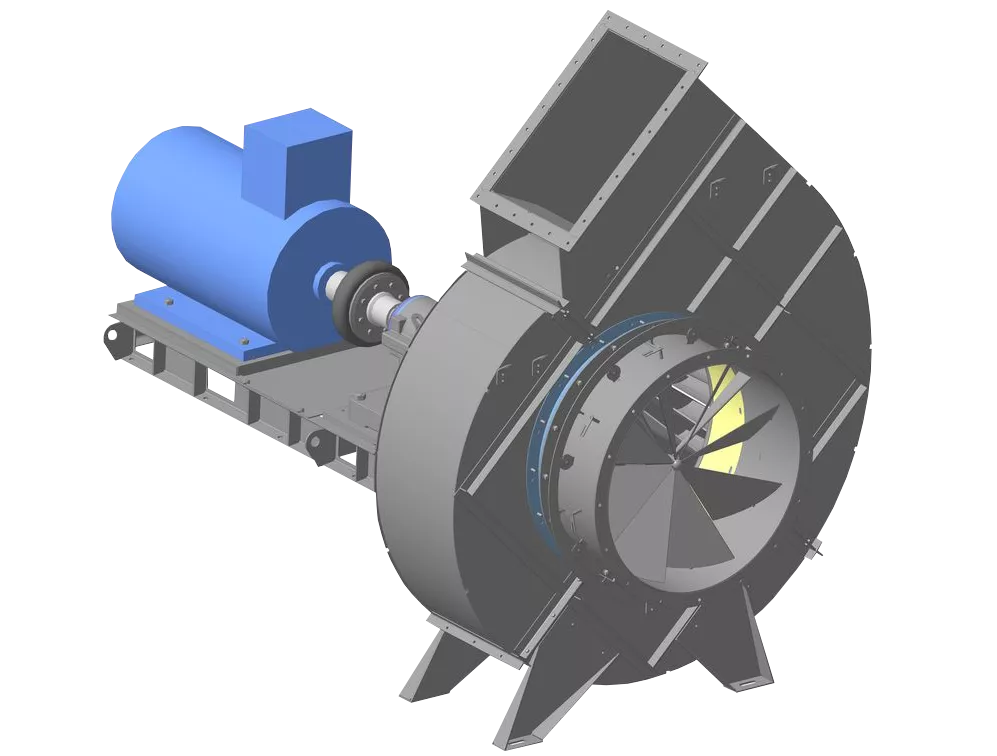

Дымосос Д — моноблок, состоящий из электропривода, вентилятора, направляющего аппарата и поворотного корпуса-улитки. Производители изготавливают устройства в лево- или правостороннем исполнении.
Принцип работы дымососа Д основан на действии центробежной силы, которая обеспечивает перемещение газовоздушных потоков. Они попадают в агрегат через входной патрубок и направляются к рабочему колесу. Вентилятор создает необходимое давление, под действием которого воздух выбрасывается в вентсистему.
Преимущества
- Высокая производительность. Оборудование быстро и эффективно удаляет дым, газы, газовоздушные смеси.
- Долгий срок службы. Элементы агрегатов выполнены из прочных материалов, устойчивых к высоким температурам и механическим нагрузкам.
- Экономичный расход ресурсов. За счет продуманной конструкции обеспечивается мощный газообмен при минимальных затратах электроэнергии.
- Доступная стоимость. Производители и поставщики предлагают продукцию по невысоким ценам.

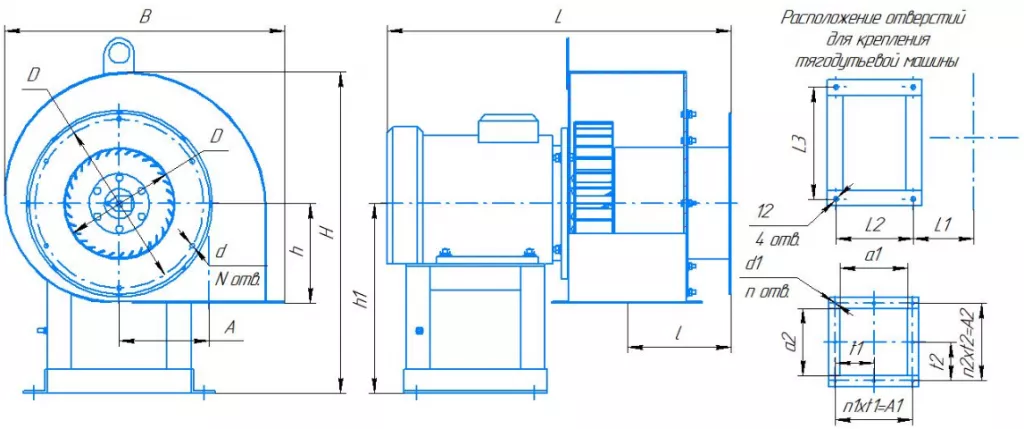

Габаритные и присоединительные размеры
Дымососы Д и ВД №2,5; №2,7; №3,5.
|
Тип машины |
Размеры, мм |
|||||||||||
|
В |
А |
А1 |
А2 |
а1 |
а2 |
l |
Lmax |
h |
h1 |
H |
L1 |
|
|
Д-2,5; ВД-2,5 |
434 |
138 |
205 |
205 |
175 |
175 |
126 |
530 |
153 |
320 |
473 |
152 |
|
ВД-2,7 |
468 |
175 |
186 |
136 |
145 |
100 |
130 |
565 |
170 |
260 |
480 |
75 |
|
Д-2,7 |
468 |
151 |
218 |
188 |
189 |
159 |
134 |
572 |
182 |
290 |
472 |
158 |
|
ВД-3,5 |
600 |
225 |
230 |
170 |
188 |
130 |
185 |
650 |
218 |
375 |
660 |
80 |
|
Д-3,5 |
615 |
232 |
285 |
285 |
245 |
245 |
190 |
700 |
220 |
400 |
710 |
148 |
|
Тип машины |
Размеры, мм |
N |
n |
n1 |
n2 |
|||||||
|
L2 |
L3 |
D |
D1 |
d |
d1 |
t1 |
t2 |
|||||
|
Д-2,5; ВД-2,5 |
195 |
283 |
167 |
280 |
8 |
7 |
102,5 |
102,5 |
8 |
8 |
2 |
2 |
|
ВД-2,7 |
190 |
270 |
180 |
225 |
7 |
8 |
93 |
68 |
6 |
8 |
2 |
2 |
|
Д-2,7 |
180 |
250 |
181 |
280 |
7 |
7 |
109 |
94 |
6 |
8 |
2 |
2 |
|
ВД-3,5 |
190 |
350 |
234 |
267 |
9 |
8 |
76,5 |
85 |
8 |
10 |
3 |
2 |
|
Д-3,5 |
200 |
392 |
274 |
355 |
9 |
8 |
100 |
100 |
8 |
12 |
2 |
2 |

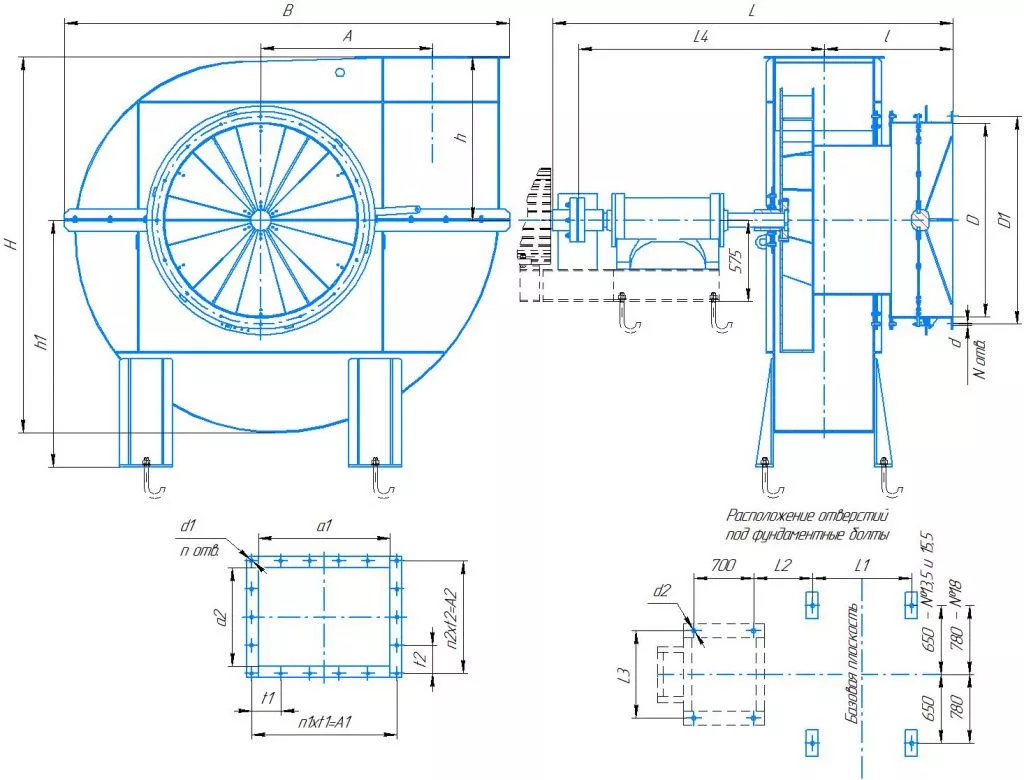

Дымососы Д и ВД №13,5; №15,5; № 18.
|
Тип машины |
Размеры, мм |
||||||||||||
|
В |
А |
А1 |
А2 |
а1 |
а2 |
l |
Lmax |
h |
h1 |
H |
L1 |
L2 |
|
|
ВД-13,5; Д-13,5 |
2290 |
820 |
880 |
590 |
790 |
506 |
672 |
2282 |
953 |
1250 |
2040 |
620 |
332 |
|
ВД-15,5; Д-15,5 |
2607 |
941,5 |
972 |
648 |
907 |
578 |
739 |
2235 |
1097 |
1500 |
2343 |
692 |
253 |
|
ВД-18; Д-18 |
3109 |
1094 |
1170 |
780 |
1053 |
675 |
980 |
3110 |
1270 |
1510 |
2716 |
817 |
340 |
|
Тип машины |
Размеры, мм |
N |
n |
n1 |
n2 |
||||||||
|
L3 |
L4 |
D |
D1 |
d |
d1 |
d2 |
t1 |
t2 |
|||||
|
ВД-13,5; Д-13,5 |
620 |
1460 |
975 |
1020 |
14 |
14 |
26 |
110 |
118 |
16 |
26 |
8 |
5 |
|
ВД-15,5; Д-15,5 |
620 |
1351 |
1100 |
1180 |
14 |
18 |
26 |
162 |
162 |
16 |
20 |
6 |
4 |
|
ВД-18; Д-18 |
710 |
1909 |
1400 |
1500 |
21 |
18 |
26 |
130 |
130 |
24 |
30 |
9 |
6 |
Параметры
|
Условное обозначение |
Типоразмер двигателя |
Мощность установочная Nу, кВт |
Частота вращения вала N,об/мин. |
Производи- тельность Q, м 3/час |
Давление полное Pv, Па |
Масса без двигателя не более, кг |
|
|
ВД-2,5 |
АИР90L2 |
3 |
3000 |
3000 |
2000 |
20 |
|
|
АИР100S2 |
4 |
3000 |
3170 |
2030 |
20 |
|
|
|
АИР100L2 |
5,5 |
3000 |
4300 |
2140 |
20 |
|
|
|
ВД-2,7 |
АИР80В4 |
1,5 |
1500 |
500 |
380 |
22 |
|
|
АИР80А2 |
1,5 |
3000 |
1000 |
1450 |
23 |
|
|
|
АИР80В2 |
2,2 |
3000 |
1500 |
1550 |
25 |
|
|
|
Д-2,7 |
АИР80МВ4 |
1,5 |
1500 |
500 |
300 |
25 |
|
|
АИР80А2 |
1,5 |
3000 |
1000 |
1000 |
25 |
|
|
|
АИР90L2 |
3,0 |
3000 |
1400 |
1100 |
25 |
|
|
|
ВД - 3,5 |
АИР100L4 |
4,0 |
1500 |
3500 |
780 |
22 |
|
|
АИР100L2 |
5,5 |
3000 |
2200 |
2600 |
25 |
|
|
|
Д-3,5 |
АИР100L6 |
2,2 |
1000 |
2500 |
230 |
45 |
|
|
АИР100S4 |
3,0 |
1500 |
4500 |
700 |
45 |
|
|
|
АИР100L4 |
4,0 |
1500 |
4700 |
700 |
45 |
|
|
|
ВД-13,5 |
5АМ315S8 |
90 |
750 |
45000 |
2850 |
1650 |
|
|
АИР355М6 |
200 |
1000 |
60000 |
5030 |
1650 |
|
|
|
Д-13,5 |
5АМ280S8 |
55 |
750 |
45000 |
1770 |
1650 |
|
|
5АМ315М6 |
132 |
1000 |
60000 |
3140 |
1650 |
|
|
|
ВД-15,5 |
АИР355М10 |
110 |
600 |
50000 |
2240 |
2280 |
|
|
АИР355МВ8 |
200 |
750 |
63000 |
3500 |
2280 |
|
|
|
ДА304-450Х-6 |
500 |
1000 |
80000 |
6250 |
2280 |
|
|
|
Д-15,5 |
5АМ315М10 |
75 |
600 |
50000 |
1800 |
2300 |
|
|
АИР355S8 |
132 |
750 |
63000 |
2850 |
2300 |
|
|
|
АДН-315-6 |
315 |
1000 |
80000 |
5000 |
2300 |
|
|
|
ВД-18 |
ДА304-450УК-8 |
315 |
750 |
97000 |
4710 |
3810 |
|
|
ДО304-450У-6 |
630 |
1000 |
128000 |
8350 |
3810 |
||
|
Д-18 |
АИР355S8 |
132 |
750 |
103000 |
3100 |
3850 |
|
|
АИР355М8 |
160 |
750 |
103000 |
3100 |
3850 |
Как заказать
Купить дымососы Д можно в компании «СВ Урал». В нашем каталоге собраны сертифицированные товары проверенных производителей. Мы помогаем подобрать оборудование для любых задач.
Вы можете забрать дымосос Д в Екатеринбурге на нашем складе или оформить доставку до терминала транспортной компании. Доставляем технику по всей территории России.
