Дутьевые вентиляторы ВДН (дымососы)

Дымососы ВДН — оборудование для систем вентиляции и дымоудаления на промышленных предприятиях. Агрегаты обеспечивают отвод дымовых газов, помогают поддерживать безопасность производственных процессов, повышать эффективность работы котельных и газомазутных отопительных установок.

Устройства рассчитаны на длительную эксплуатацию как в помещениях, так и на открытом воздухе в районах с умеренным климатом.

Конструкция и принцип действия

Дымосос ВДН — моноблок, в котором установлены электропривод и центробежный вентилятор. Благодаря поворотному корпусу в форме улитки можно регулировать угол наклона выходного патрубка.

Рабочее колесо оснащено загнутыми лопатками. Когда они начинают вращаться, загрязненный воздух втягивается в устройство, проходит через улитку и выбрасывается в вентиляционную систему.

Тяга регулируется направляющими аппаратами — металлическими кольцами с поворотными лопатками внутри. Такое решение уменьшает сопротивление газового потока и снижает энергопотребление.

Чтобы минимизировать вибрации и шум, можно использовать дополнительные изолирующие вставки. Их устанавливают между агрегатом и поверхностью, к которой крепится дымосос ВДН.

Преимущества

Энергоэффективность. Плавная регулировка тяги сокращает расход электроэнергии.
Экологичность. Соответствие стандартам за счет улучшенной фильтрации и уменьшения вредных выбросов в окружающую среду.
Долговечность. Повышенная износостойкость благодаря усиленной конструкции и сварному корпусу.

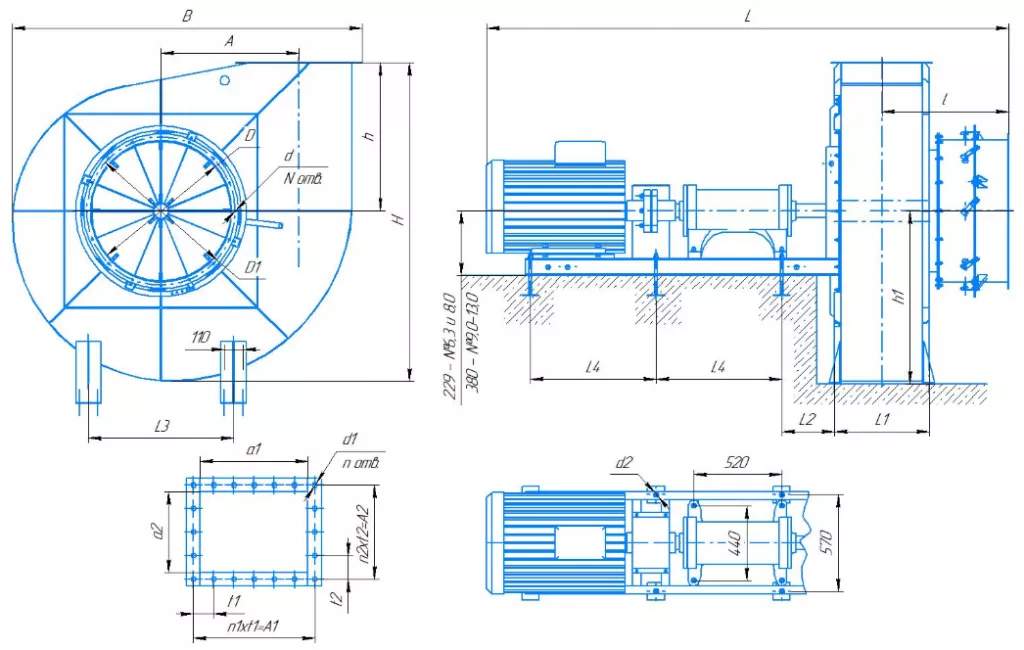

Габаритные и присоединительные размеры

Тягодутьевые машины ДН и ВДН №5 – 13

Тип машины	Размеры, мм
Тип машины	В	А	А1	А2	а1	а2	l	Lmax	h		h1	H	L1
ВДН-5; ДН-5	913	383	279	237	240	192	349	825	360		445	805	134
ВДН-6,3; ДН-6,3	1051	410	355	275	315	235	412	1066	460		490	967	254
ВДН-8; ДН-8	1333	520	460	350	400	300	545	1310	560		582	1203	287
ВДН-9; ДН-9	1494	587	512	390	450	338	564	1356	635		582	1371	306
ВДН-10; ДН-10	1659	650	572	438	500	375	643	1460	700		602	1503	355
ВДН-11,2; ДН-11,2	1855	728	640	480	560	420	665	1645	785		702	1684	353
ВДН-12,5; ДН-12,5	2063	813	704	537	625	470	747	1894	875		732	1878	370
ВДН-13; ДН-13	2133	858	675	630	625	580	802	2008	875		762	1918	435
Тип машины	Размеры, мм									N	n	n1	n2
Тип машины	L2	L3	D	D1	d	d1	t1	t2		N	n	n1	n2
ВДН-5; ДН-5	310	320	325	355	10	7	93	79		8	12	3	3
ВДН-6,3; ДН-6,3	330	610	418	453	12	14	59,2	68,8		8	20	6	4
ВДН-8; ДН-8	330	610	530	570	12	14	57,5	70		12	26	8	5
ВДН-9; ДН-9	330	610	530	570	12	14	64	78		12	26	8	5
ВДН-10; ДН-10	330	610	660	702	12	14	71,5	73		12	28	8	6
ВДН-11,2; ДН-11,2	565	610	660	702	12	14	80	80		12	28	8	6
ВДН-12,5; ДН-12,5	565	760	830	875	12	14	64	89,5		16	34	11	6
ВДН-13; ДН-13	565	760	830	875	12	14	75	63		16	38	9	10

Тягодутьевые машины ДН и ВДН №9 – 13

Тип машины	Размеры, мм
Тип машины	В	А	А1	А2	а1	а2	l	Lmax	h	h1	H	L1	L2
ВДН-6,3; ДН-6,3	1051	410	355	275	315	235	412	1800	460	580	967	323	0
ВДН-8; ДН-8	1333	520	460	350	400	300	545	2200	560	705	1203	390	-5
ВДН-9; ДН-9	1494	587	512	390	450	338	564	2600	635	800	1371	428	309
ВДН-10; ДН-10	1659	650	572	438	500	375	643	2700	700	881	1503	465	309
ВДН-11,2; ДН-11,2	1855	728	640	480	560	420	665	2745	785	1050	1684	510	309
ВДН-12,5; ДН-12,5	2063	813	704	537	625	470	747	3077	875	1100	1878	562	309
ВДН-13; ДН-13	2133	858	675	630	625	580	802	3132	875	1150	1918	672	309
Тип машины	Размеры, мм									N	n	n1	n2
Тип машины	L3	L4	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
ВДН-6,3; ДН-6,3	444	570	418	453	12	14	18	59,2	68,8	8	20	6	4
ВДН-8; ДН-8	615	645	530	570	12	14	18	57,5	70	12	26	8	5
ВДН-9; ДН-9	800	1341	530	570	12	14	18	64	78	12	26	8	5
ВДН-10; ДН-10	800	1366	660	702	12	14	18	71,5	73	12	28	8	6
ВДН-11,2; ДН-11,2	850	1396	660	702	12	14	20	80	80	12	28	8	6
ВДН-12,5; ДН-12,5	855	1429	830	875	12	14	20	64	89,5	16	34	11	6
ВДН-13; ДН-13	900	1429	830	875	12	14	20	75	63	16	38	9	10

Тягодутьевые машины ДН и ВДН №15

Тип машины	Размеры, мм
Тип машины	В	А	А1	А2	а1	а2	l	Lmax	h	h1	H	L1	L2
ВДН-15; ДН-15	2530	975	825	640	750	558	731	2160	928	1400	2134	676	230
ВДН-17; ДН-17	2837	1105	920	700	850	632	760	2460	1048	1600	2500	750	230
ВДН-19; ДН-19	3209	1235	1070	820	950	707	840	2890	1230	750	2756	600	450
Тип машины	Размеры, мм									N	n	n1	n2
Тип машины	L3	L4	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
ВДН-15; ДН-15	620	1506	1100	1180	14	18	26	165	160	16	18	5	4
ВДН-17; ДН-17	620	1543	1100	1180	14	18	26	184	175	16	18	5	4
ВДН-19; ДН-19	620	1870	1245	1325	18	18	26	267,5	205	16	16	4	4

Тягодутьевые машины ДН и ВДН №6,3 - 13

Тип машины	Размеры, мм
Тип машины	В	А	А1	А2	а1	а2	l	Lmax	h	h1	H	L1	L2
ВДН-6.3; ДН-6.3	1468	410	355	275	315	235	412	1180	460	490	967	284	450
ВДН-8; ДН-8	1812	520	460	350	400	300	545	1385	560	582	1203	317	450
ВДН-9; ДН-9	2122	587	512	390	450	338	564	1550	635	582	1371	336	450
ВДН-10; ДН-10	2316	650	572	438	500	375	732	1655	700	602	1503	360	450
ВДН-11,2; ДН-11,2	2728	728	640	480	560	420	665	1895	785	702	1684	385	650
ВДН-12,5; ДН-12,5	2845	813	704	537	625	470	747	2010	875	732	1878	400	650
ВДН-13; ДН-13	2845	858	675	630	625	580	802	2110	875	762	1918	465	650
Тип машины	Размеры, мм									N	n	n1	n2
Тип машины	L3	L4	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
ВДН-6.3; ДН-6.3	610	710	418	453	12	14	18	59,2	68,8	8	20	6	4
ВДН-8; ДН-8	610	910	530	570	12	14	26	57,5	70	12	26	8	5
ВДН-9; ДН-9	610	910	530	570	12	14	26	64	78	12	26	8	5
ВДН-10; ДН-10	610	1010	660	702	12	14	26	71,5	73	12	28	8	6
ВДН-11,2; ДН-11,2	610	1010	660	702	12	14	26	80	80	12	28	8	6
ВДН-12,5; ДН-12,5	760	1150	830	875	12	14	26	64	89,5	16	34	11	6
ВДН-13; ДН-13	760	1150	830	875	12	14	26	75	63	16	38	9	10

Параметры

Тип машины	Размеры, мм
Тип машины	В	А	А1	А2	а1	а2	l	Lmax	h	h1	H	L1	L2
ВДН-6.3; ДН-6.3	1468	410	355	275	315	235	412	1180	460	490	967	284	450
ВДН-8; ДН-8	1812	520	460	350	400	300	545	1385	560	582	1203	317	450
ВДН-9; ДН-9	2122	587	512	390	450	338	564	1550	635	582	1371	336	450
ВДН-10; ДН-10	2316	650	572	438	500	375	732	1655	700	602	1503	360	450
ВДН-11,2; ДН-11,2	2728	728	640	480	560	420	665	1895	785	702	1684	385	650
ВДН-12,5; ДН-12,5	2845	813	704	537	625	470	747	2010	875	732	1878	400	650
ВДН-13; ДН-13	2845	858	675	630	625	580	802	2110	875	762	1918	465	650
Тип машины	Размеры, мм									N	n	n1	n2
Тип машины	L3	L4	D	D1	d	d1	d2	t1	t2	N	n	n1	n2
ВДН-6.3; ДН-6.3	610	710	418	453	12	14	18	59,2	68,8	8	20	6	4
ВДН-8; ДН-8	610	910	530	570	12	14	26	57,5	70	12	26	8	5
ВДН-9; ДН-9	610	910	530	570	12	14	26	64	78	12	26	8	5
ВДН-10; ДН-10	610	1010	660	702	12	14	26	71,5	73	12	28	8	6
ВДН-11,2; ДН-11,2	610	1010	660	702	12	14	26	80	80	12	28	8	6
ВДН-12,5; ДН-12,5	760	1150	830	875	12	14	26	64	89,5	16	34	11	6
ВДН-13; ДН-13	760	1150	830	875	12	14	26	75	63	16	38	9	10

Как заказать

Чтобы купить дымосос ВДН по выгодной цене, заполните форму заказа на нашем сайте. Для консультации напишите менеджерам в онлайн-чате.

Компания «СВ Урал» предлагает дымососы ВДН в Екатеринбурге с доставкой во все регионы России.

6 650

7 750

8 850

9 950

11 050

В наличии
