Клапан регулирующий мембранный устанавливается на трубопроводах для различных сред для регулирования заданных параметров и зищиты оборудования.
Клапан (вентиль) РК-1
Относится к типу регулирующей арматуры.
Исполнительный орган гидравлических и автоматических регуляторов. Вместе с регулирующим прибором (блок управления) клапаны обеспечивают поддержание заданных параметров (давление, перепад давлений, расход, уровень для неагрессивных жидких и газообразных сред с температурой до 180° С) на энергетических и тепловых объектах, а также предохранение оборудования от нарушения заданного гидравлического режима. Функционирует в автоматическом режиме.
Условное давление - 1,6.
Нормально-открытый тип (НО).
Управление осуществляется дистанционно (мембранный гидравлический привод ).
Условный диаметр - 150, 200, 250, 300, 400, 500, 600, 700.
Противодействующий механизм устройства с диаметрами 150, 200, 250, 300 - пружина. 400, 500, 600, 700 - грузы.
К трубопроводу крепится под приварку.
Устанавливается на горизонтальном трубопроводе в вертикальном положении тока. Мембранный исполнительный механизм должен находиться над клапаном.
Корпус изготовлен из углеродистой стали.

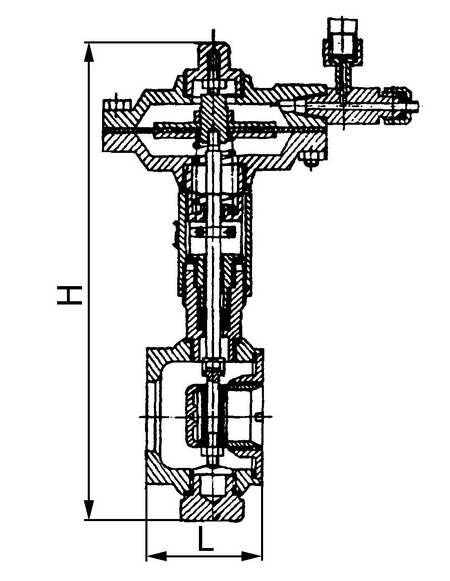

Чертеж и размеры устройства
| Диаметр DN, Ду | Длина, мм | Ширина, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| 150 | 440 | 460 | 960 | 179 |
| 200 | 590 | 460 | 1074 | 271 |
| 250 | 680 | 460 | 1162 | 304 |
| 300 | 900 | 600 | 1435 | 519 |
| 400 | 930 | 800 | 1380 | 1142 |
| 500 | 1020 | 800 | 1460 | 1144 |
| 600 | 1240 | 1000 | 1727 | 1963 |
| 700 | 1450 | 1000 | 1857 | 2284 |
Общий принцип работы
Золотник перемещается, изменяется площадь сечения проходного отверстия - происходит изменение расхода регулирующей среды пропорционально воздействию командного давления, которое подается в камеру мембранного гидропривода.
При отключении электроэнергии и внезапной остановке насосов повышается давление перед насосом, что приводит к закрыванию клапана РК-1.
Затвор закрывается при внезапной остановке насосов (по причине повышения давления перед насосом).
Клапан регулирующий мембранный
| Диаметр DN, Ду | Давление PN, Ру, МПа | Присоединение к трубопроводу | Управление | Рабочая среда и температура, °С | Материал корпуса |
|---|---|---|---|---|---|
| 150 | 1,6 | Под приварку | Под привод в комплекте с электроприводом | Вода и пар, нефтепродукты от -40° до 180° С | Углеродистая сталь |
| 200 | |||||
| 250 | |||||
| 300 | |||||
| 400 | |||||
| 500 | |||||
| 600 | |||||
| 700 |
